我公司系列轻烧镁粉产品：A，化工类→用于硫酸镁制造，酚醛模塑料制造，电木粉制造，工业脱硫，牧场改良土壤，食料添加剂，石油澎涨剂，镁水泥，模具制造等行业。B，耐火类，镁质耐火砖制造，喷补料合成，镁铬砂的合成，镁铝尖晶石的合成，镁火泥的制造等行业，C，建材类，大棚骨架制作，工艺品，鞭炮封口，玻璃钢，玻镁板，门芯板制造等行业都需要使用轻烧镁系列产品。

　　由于轻烧粉沼气罐的罐体会长期的接触到水,所以产品的耐水性的要求比较特殊,同时也要有良好的稳定性.使用高含量的轻烧镁粉,例如:88%含量轻烧镁粉厂家.在矿石的选用上选用特殊烧硷量超低的矿石,可以控制产成品的烧硷量;另外,控制了烧碱就可以提高制品的耐水性.轻烧镁粉

　　沼气罐所用的的轻烧粉一定要有4-7个小时的凝固的时间,沼气罐对的凝固速度有很严格的要求,如果太快的话,稳定性就比较差,如果太慢的话,罐体就容易变形.

　　88%含量轻烧镁粉,也就是副90%轻烧镁粉,它有良好的抗水性能.而正90粉又怕烧的产品太熟了,也就是过烧也不行.

　　基本介绍
　　轻烧镁是将菱镁矿、水镁石和由海水或卤水中提取的氢氧化镁经800~1000℃左右煅烧，使其分解排出CO2或H2O，即得到轻烧镁粉，也称轻烧氧化镁、苛性氧化镁或轻烧镁，俗称苦土粉。轻烧镁粉质地疏松、化学活性大，既可以用于制造镁水泥、菱镁建材制品、隔热保温材料等，又是二步煅烧法生产优质镁砂的中间产物。
　　菱镁矿加热时，600℃左右出现等轴晶系方镁石；到650℃时等轴晶系方镁石消失，有非等轴方镁石产生；850℃时等轴晶系方镁石完全消失。这些方镁石晶格，由于出现点状缺陷和位错而具有较高的表面能。MgO的晶格比MgCO3晶格群水不了多少，因而晶格间孔隙增大，气孔率高，比表面积大，且具有高的活性。

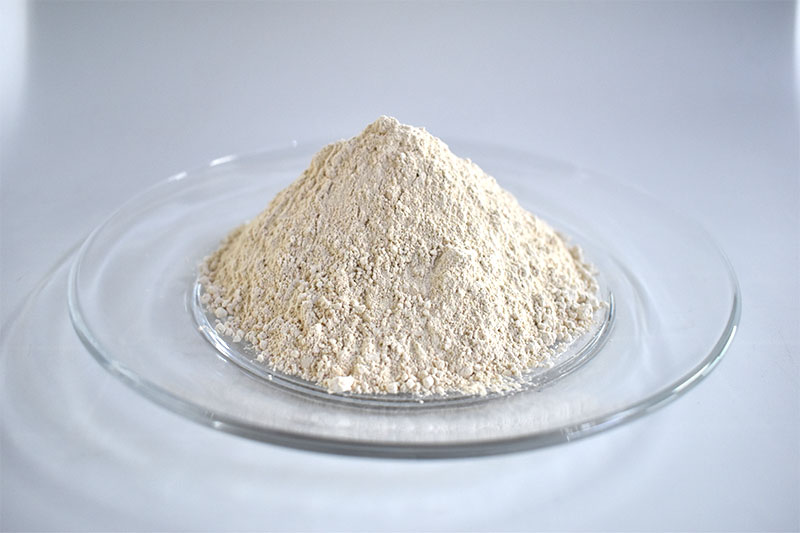

　　轻烧镁粉呈淡黄、淡褐色粉末，粒度大多在100目以下，方镁石结晶很小（<3μm），真比重3.07~3.22，积堆积密度0.8~1.2g/cm3，折射率1.68~1.70，晶格常数大（α=0.4212）晶格缺陷多，质地松脆，具有孔结构，反应活性大，易进行固相反应或烧结，与水作用生Mg(OH)2而硬化，有粘结能力。由菱镁矿煅烧而成的轻烧氧化镁粉，体积收缩5%左右；通常由于未完全分解而残留有3%~5%的CO2。
　　菱镁矿的轻烧温度、轻烧时间对轻烧镁粉的活性有一定影响。将菱镁矿分别于600、650、700、750、800、850和900℃进行煅烧，在15~90分钟内700、750和800℃的煅烧温度对轻烧镁粉的活性没有明显的影响；600、650、850、900℃对活性的影响特别显著，600、650℃煅烧时，活性随着时间的延长明显增加；850、900℃煅烧时活性随着烃烧时间延长而明显下降。
